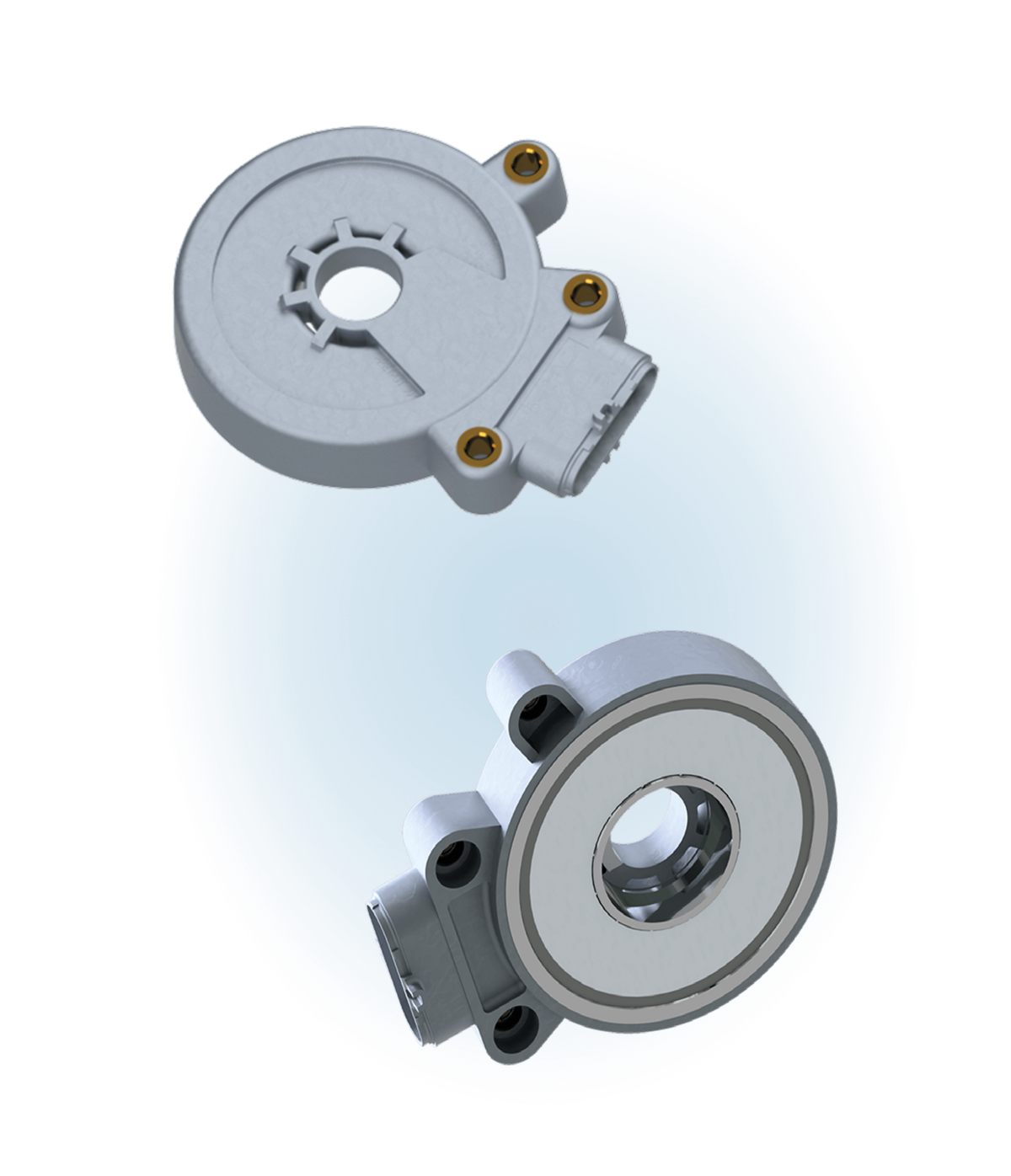

Elektromagnetische Kupplung

Funktionsweise elektromagnetische Kupplung

• Eine elektromagnetische Kupplung erzeugt durch eine stromdurchflossene Magnetspule ein starkes Magnetfeld, das eine ferromagnetische Ankerscheibe anzieht. Die Ankerscheibe ist axial beweglich und wird, sobald das Magnetfeld aufgebaut ist, gegen eine rotierende Reibscheibe gedrückt. Dieser Anpressdruck bewirkt eine Reibkraftübertragung zwischen den beiden Scheiben, wodurch das Drehmoment auf die Abtriebswelle übertragen wird.
• Beim Abschalten des Stroms reduziert sich das Magnetfeld, und die Rückstellkraft einer Feder trennt die Ankerscheibe. Diese Konstruktion ermöglicht schnelles Schalten und kontrollierte Drehmomentübertragung in dynamischen Anwendungsumgebungen.

Bauformen und Bauarten elektromagnetische Kupplung

• Elektromagnetische Kupplungen gibt es hauptsächlich als Trockenkupplungen und Nasskupplungen. Trockenkupplungen übertragen das Drehmoment per Reibschluss und bieten schnelle Schaltzeiten, eignen sich jedoch für geringere Drehzahlen.
• Nasskupplungen arbeiten in einem Schmiermedium, das Wärme ableitet und Verschleiß mindert, ideal für hohe Drehzahlen und kontinuierliche Einsätze. Bauformen umfassen Pulverkupplungen (für gleichmäßigen Schlupf) und Magnetkupplungen ohne mechanische Verbindung für vollständig verschleißfreie Anwendungen.

Leistungsparameter elektromagnetische Kupplung

• Drehmoment: Maximale Kraft, die die Kupplung übertragen kann, bevor sie durchrutscht. Entscheidend für die Eignung der Kupplung für spezifische Lastanforderungen.
• Schaltzeit: Zeit, die für das Ein- oder Ausschalten benötigt wird, beeinflusst durch das Magnetfeldaufbau und die Beweglichkeit der Ankerplatte. Relevant für schnelle und präzise Schaltvorgänge.
• Betriebsdrehzahl: Maximale Drehzahl, bei der die Kupplung noch sicher und effizient arbeiten kann. Abhängig von Bauform und Kühlmöglichkeiten.

• Verschleißfestigkeit: Bestimmt die Lebensdauer, speziell bei Reibkupplungen, die auf Materialabnutzung anfälliger sind. Wichtig für Wartungsintervalle.
• Einschaltdauer: Anteil der Betriebszeit, in der die Kupplung aktiviert ist. Hohe ED-Werte bedeuten häufige Aktivierung, etwa für kontinuierliche Antriebe.
• Stromaufnahme: Elektrischer Strom, den die Spule zum Magnetfeldaufbau benötigt. Beeinflusst Effizienz und Wärmeentwicklung der Kupplung.

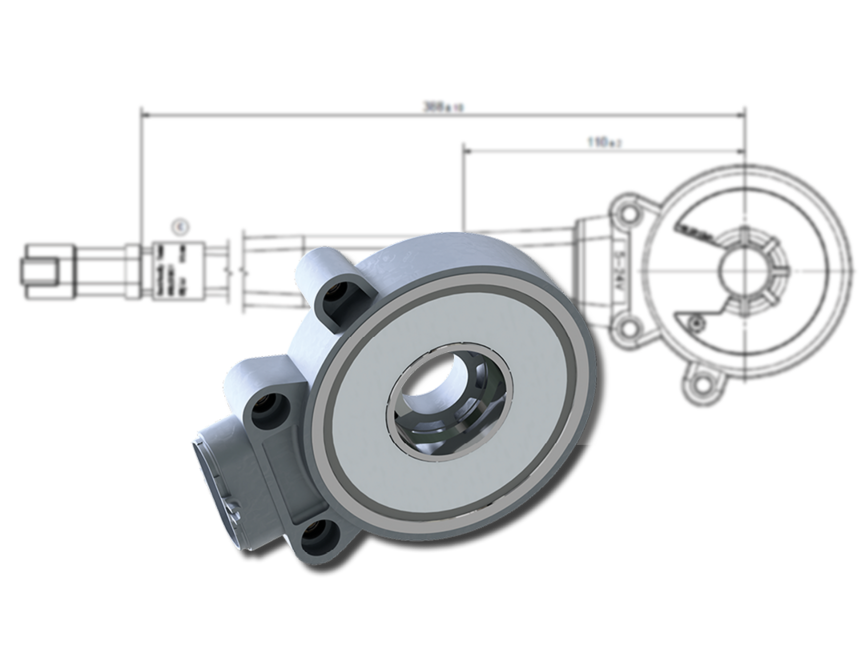

Aufbau elektromagnetische Kupplung

• Gehäuse: Schützt die interne Mechanik und gewährleistet die nötige Ausrichtung und Stabilität der Komponenten.
• Magnetspule: Eine stromdurchflossene Spule, die ein Magnetfeld erzeugt, wenn elektrischer Strom fließt. Diese sitzt meist fest im Gehäuse und wird durch eine Stromzuführung aktiviert.
• Ankerplatte: Ein ferromagnetisches Bauteil, das durch das Magnetfeld angezogen wird und die Verbindung zur Reibscheibe herstellt. Sie ist axial beweglich und übernimmt die Kopplung der drehenden Wellen.
• Rotor: Der Rotor trägt die Magnetspule und dreht sich gemeinsam mit der Antriebswelle. Er ist so gestaltet, dass das Magnetfeld effizient auf die Ankerplatte übertragen wird.
• Federmechanismus: Dieser löst die Verbindung, sobald die Stromzufuhr zur Magnetspule unterbrochen wird. Die Feder sorgt dafür, dass die Ankerplatte in ihre Ausgangsposition zurückkehrt, wenn das Magnetfeld abfällt.

Anwendungen elektromagnetische Kupplung

• Elektromagnetische Kupplungen werden in zahlreichen industriellen und automobilen Anwendungen eingesetzt, da sie eine präzise und schnelle Kraftübertragung ermöglichen.
• In Werkzeugmaschinen und Produktionsanlagen regulieren sie Drehbewegungen, indem sie Antriebs- und Arbeitswellen selektiv verbinden oder trennen, wodurch präzise Steuerungen in automatisierten Prozessen möglich werden.

• In der Fördertechnik kommen sie zur Anwendung, um Förderbänder und Laufwerke kontrolliert an- und auszuschalten, was eine flexible Steuerung der Materialflüsse erlaubt.
• Im Automobilbereich, speziell bei Start-Stopp-Systemen und Hybridfahrzeugen, sorgen elektromagnetische Kupplungen für eine effiziente Motorsteuerung und Kraftstoffersparnis.
• Sie sind außerdem in Bürogeräten wie Druckern und Kopierern zu finden, wo sie gezielte Bewegungen und Antriebsübertragungen gewährleisten.

Umweltanforderungen elektromagnetische Kupplung

• Elektromagnetische Kupplungen müssen spezifische Umweltanforderungen erfüllen, um eine zuverlässige Leistung sicherzustellen. Dazu gehören eine Temperaturbeständigkeit von -40 °C bis +150 °C sowie eine hohe Feuchtigkeits- und Staubbeständigkeit, die durch geeignete Schutzarten gewährleistet wird. Korrosionsbeständige Materialien sind entscheidend für die Langlebigkeit der Kupplungen, während sie auch Vibrationen und mechanischen Stößen in industriellen Anwendungen standhalten müssen. Zusätzlich ist die elektromagnetische Verträglichkeit (EMV) wichtig, um Störungen anderer elektronischer Geräte zu verhindern.
