Magnetspule

Funktionsweise Magnetspule

• Magnetspulen funktionieren durch das Anlegen eines elektrischen Stroms an eine Drahtwicklung. Durch die Bestromung wird ein Magnetfeld erzeugt. Dieses Magnetfeld wird häufig benutzt, um mechanische Bewegungen oder Schaltvorgänge auszulösen.
• Wenn der Strom durch die Spule fließt, können diese Bewegungen beispielsweise einen Schalter betätigen oder eine Vorrichtung anziehen, wodurch verschiedene elektrische und mechanische Anwendungen ermöglicht werden. Sobald der Strom abgeschaltet wird, verschwindet das Magnetfeld, und die Magnetspule kehrt in ihren ursprünglichen Zustand zurück, was eine schnelle Reaktionsfähigkeit für wiederholte Anwendungen gewährleistet.

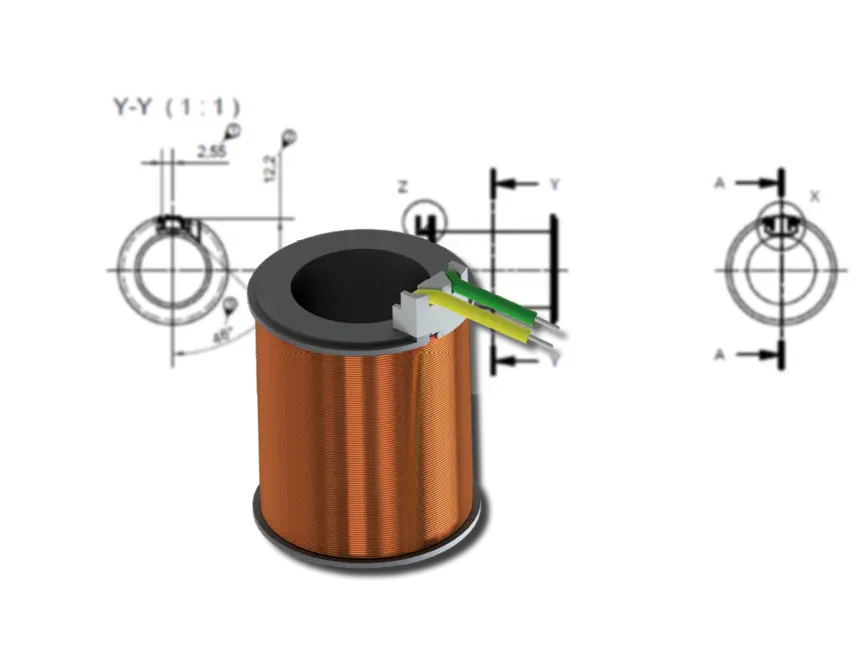

Bauformen und Bauarten Magnetspule

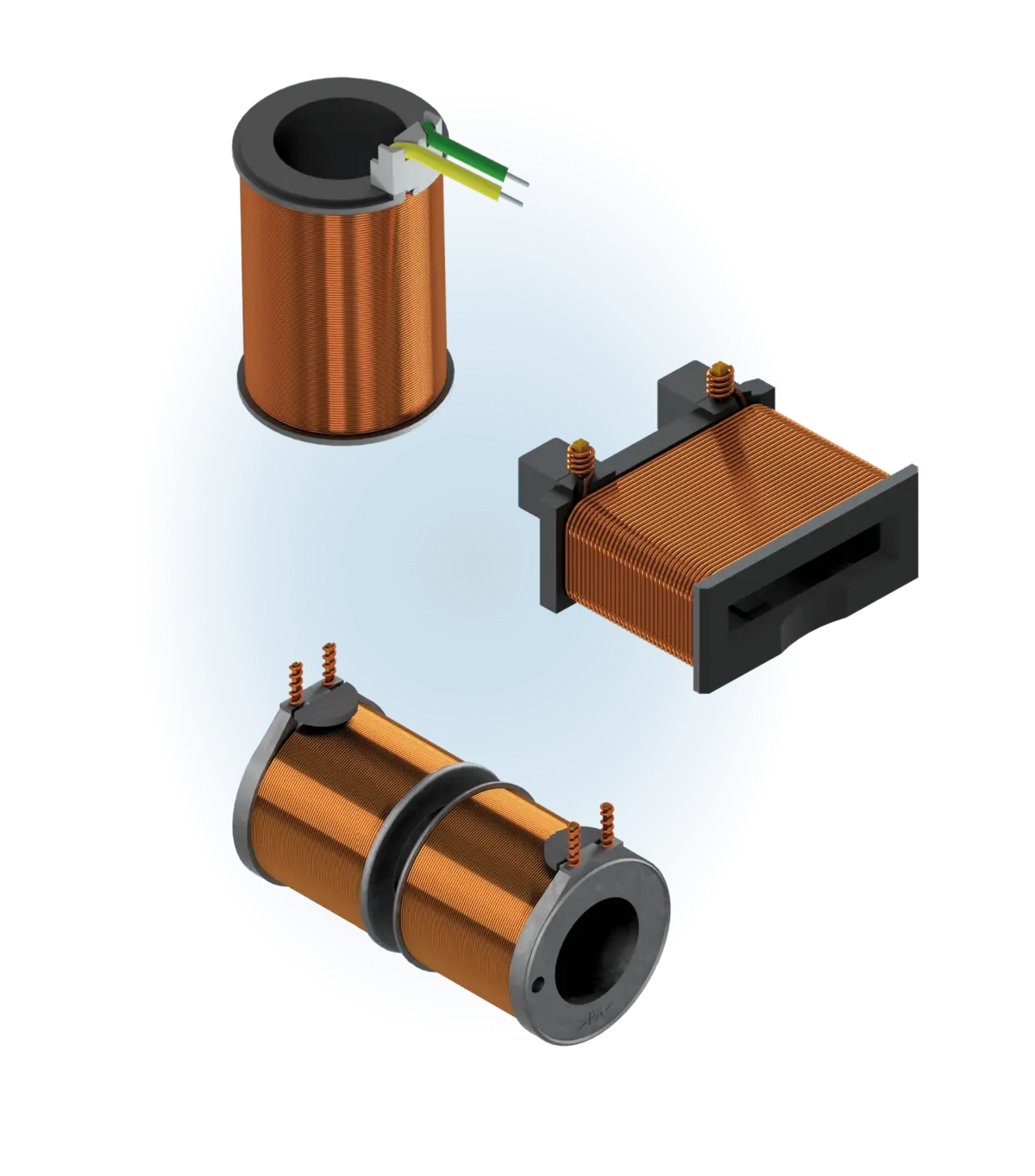

• Magnetspulen sind in verschiedenen Bauformen erhältlich, darunter zylindrische, flache, toroidale und röhrenförmige Spulen, die jeweils spezifische Anwendungen und Anforderungen bedienen. Zylindrische Magnetspulen sind die am weitesten verbreitete Bauform und finden häufig Einsatz in Relais und Aktuatoren, während toroidale Spulen durch ihre Form geringere magnetische Verluste aufweisen und in Transformatoren verwendet werden. Darüber hinaus können Spulen mit Eisenkernen die Magnetfeldstärke erhöhen, was sie ideal für Elektromagnete und Motoren macht.

Leistungsparameter Magnetspule

• Widerstand: Der elektrische Widerstand der Spule ist entscheidend für die Stromaufnahme und kann durch die Dicke des Drahtes und die Anzahl der Windungen beeinflusst werden.

• Induktivität (L): Die Induktivität einer Spule ist eine wichtige elektrische Größe, die angibt, wie gut die Spule in der Lage ist, elektromagnetische Energie zu speichern, wenn ein elektrischer Strom durch sie fließt. Sie wird oft in Henry (H) gemessen.
• Maximale Temperatur: Magnetspulen sind auf bestimmte Betriebstemperaturen ausgelegt, die von den verwendeten Materialien abhängen. Überhitzung kann zur Beschädigung der Kupferdraht-Isolation und damit zum Funktionsausfall führen.

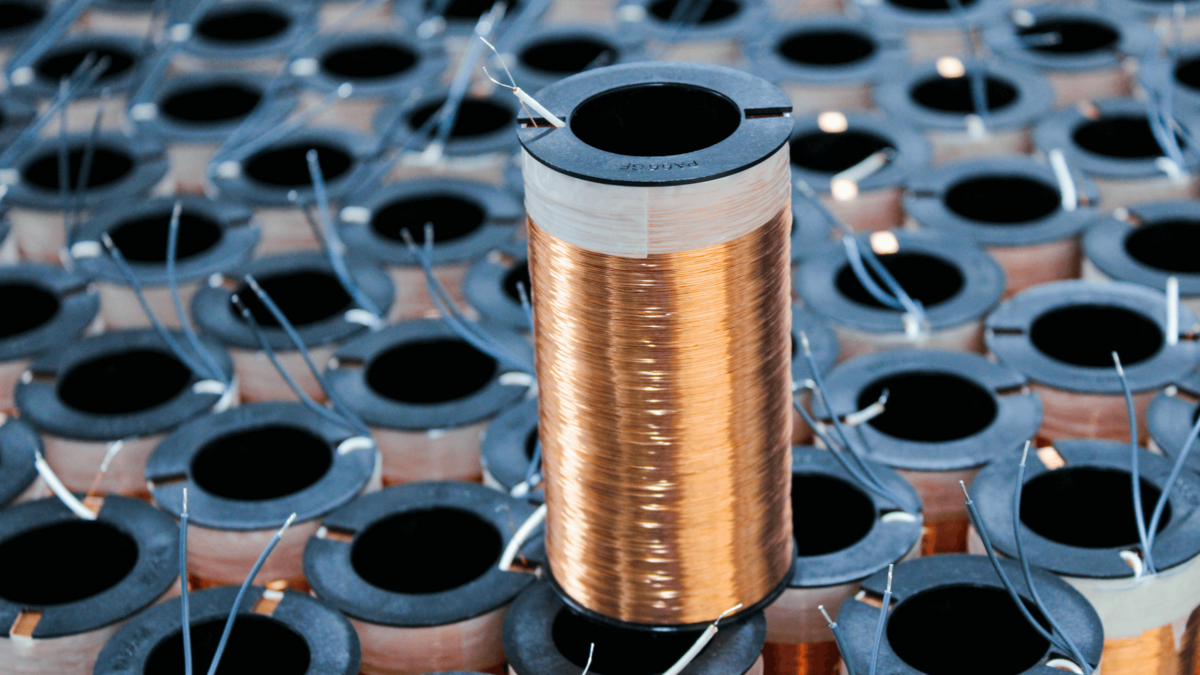

Aufbau Magnetspule

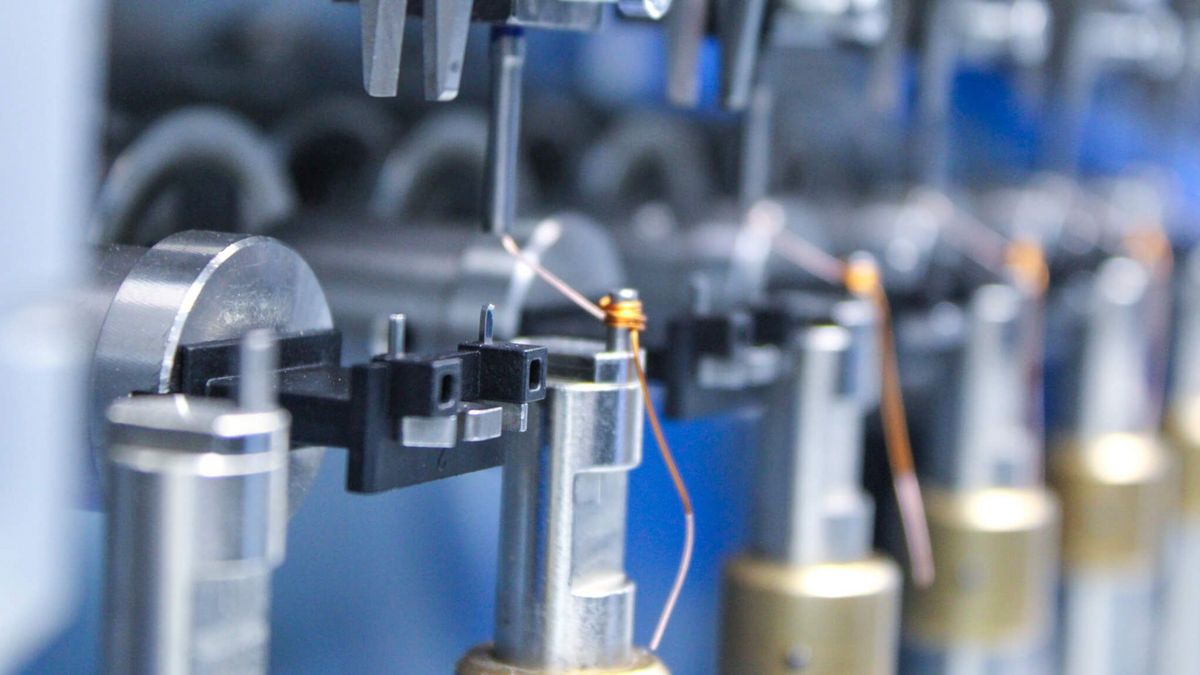

• Kupferdraht: Der Draht ist in der Regel aus Kupfer gefertigt, da es eine hohe elektrische Leitfähigkeit aufweist, was die Effizienz der Magnetspule beeinflusst. Der Draht ist oft isoliert, um Kurzschlüsse zwischen den Windungen zu vermeiden.
• Spulenkörper: Der Draht wird um einen Spulenkörper gewickelt, der aus Kunststoff oder anderen isolierenden Materialien bestehen kann. Diese Materialien sind wichtig, um das Magnetfeld zu konzentrieren und die elektrischen Eigenschaften zu optimieren.
• Kernmaterial: Viele Magnetspulen verwenden einen ferromagnetischen Kern (z.B. aus Eisen oder einer Eisenlegierung), um das erzeugte Magnetfeld zu bündeln. Der Kern sorgt für eine höhere Magnetflussdichte, was die Effizienz der Spule erhöht.

Anwendungen Magnetspule

• Elektromagnete nutzen Magnetspulen, um durch das Anlegen von elektrischem Strom ein starkes Magnetfeld zu erzeugen, das eine Vielzahl von Anwendungen ermöglicht, wie beispielsweise in der Automatisierungstechnik und im Maschinenbau. Sie werden häufig verwendet, um bewegliche Teile zu ziehen oder abzustoßen, was eine präzise Steuerung von Mechanismen in Maschinen und Geräten ermöglicht.

• Darüber hinaus finden Elektromagnete auch in Sicherheits- und Haltevorrichtungen Verwendung, wo sie temporär Objekte an Ort und Stelle halten, bis der Strom abgeschaltet wird.

Weitere Anwendungen:

• Relais: Magnetspulen werden in Relais eingesetzt, um elektrische Kontakte zu steuern. Wenn Strom durch die Spule fließt, wird ein Magnetfeld erzeugt, das einen Schalter betätigt.
• Aktuatoren: In Automatisierungstechnik und Robotik finden Magnetspulen Verwendung in Aktuatoren, um mechanische Bewegungen zu steuern.
• Transformatoren: In Transformatoren sind Magnetspulen wichtig, um die Spannung zu regulieren und den Energiefluss zu steuern.

Umweltanforderungen an Magnetspulen

• Magnetspulen müssen Umweltanforderungen wie eine Temperaturbeständigkeit von -40 °C bis +150 °C sowie ausreichende Feuchtigkeits- und Staubbeständigkeit erfüllen, um zuverlässig zu funktionieren. Korrosionsbeständige Materialien sind entscheidend für die Lebensdauer, und die Spulen sollten Vibrationen und Stöße in industriellen Anwendungen standhalten können. Zudem ist die elektromagnetische Verträglichkeit (EMV) wichtig, um Störungen anderer elektronischer Geräte zu vermeiden, während umweltfreundliche Materialien und Produktionsprozesse zunehmend an Bedeutung gewinnen.
