Haftmagnete

Funktionsweise Haftmagnet

Haftmagnete sind Elektromagnete, die speziell entwickelt werden, um metallische Gegenstände festzuhalten oder freizugeben. Sie finden Anwendung in verschiedenen Bereichen, von industriellen Automatisierungssystemen bis hin zu Sicherheitstechnik.

• Ihre Funktionsweise basiert auf dem Prinzip der magnetischen Anziehung, die durch elektrischen Strom gesteuert wird. Im Kern des Elektrohaftmagneten befindet sich eine Spule, die bei Stromfluss ein magnetisches Feld erzeugt. Dieses Magnetfeld zieht ferromagnetische Materialien wie Eisen oder Stahl an und hält sie fest. Wenn der Strom abgeschaltet wird, verschwindet das Magnetfeld, und der Haftmagnet gibt das Objekt frei.
• Ein wichtiger Vorteil von Haftmagneten ist ihre kontrollierbare Haftkraft, die sich durch den Strom regulieren lässt. Sie sind robust, energieeffizient und vielseitig einsetzbar, da sie in zahlreichen Größen und Formen produziert werden, um den individuellen Anforderungen gerecht zu werden.

Bauformen und Bauarten Haftmagnet

• Vierkant-Haftmagnete: Diese Elektromagnete besitzen einen rechteckigen Querschnitt. Aufgrund ihrer kompakten Bauweise sind sie ideal für Anwendungen mit begrenztem Platzangebot. Sie lassen sich einfach in unterschiedliche Kundenapplikationen integrieren und bieten eine zuverlässige Haltekraft, die bei Stromzufuhr oder im stromlosen Zustand aktiviert wird, je nach Ausführung und Steuerungsmechanismus.

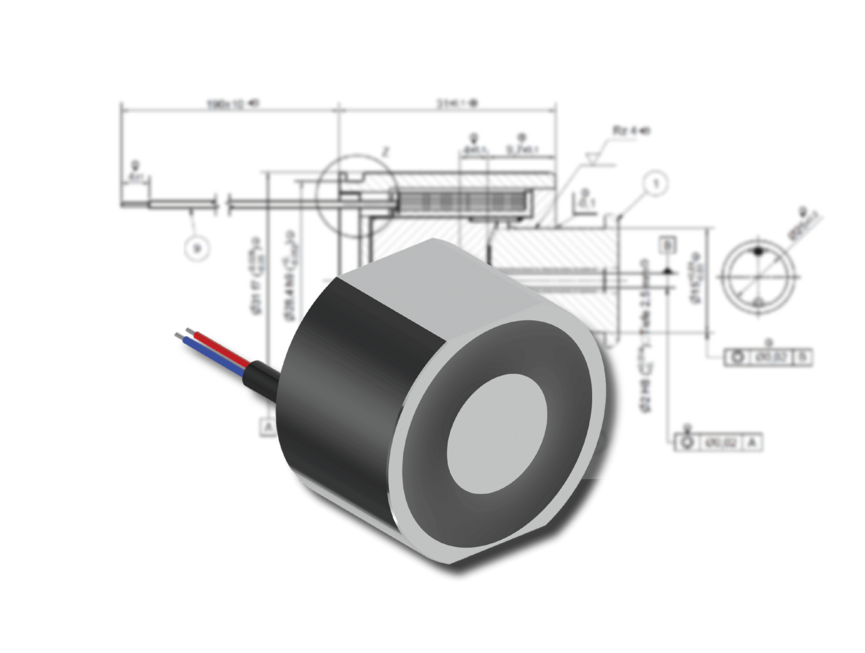

• Rund-Haftmagnete: Mit ihrem zylindrischen Querschnitt sind diese Haftmagnete oft kosteneffizienter, da sie aus Gehäusekomponenten gefertigt werden, die wenig Materialeinsatz benötigen. Die runde Bauform sorgt für eine gleichmäßige Verteilung des Magnetfeldes und gewährleistet so eine präzise und zuverlässige Haltekraft für verschiedene industrielle Anwendungen.

Leistungsparameter Haftmagnet

• Haltekraft: Die Haltekraft eines Haftmagneten liegt typischerweise zwischen 50 und 5000N (Newton), abhängig von der Bauform und Größe des Magneten. Diese Kraft bestimmt, wie viel Gewicht der Magnet unter idealen Bedingungen halten kann, was entscheidend für Anwendungen in der Industrie ist.
• Betriebsspannung: Elektrohaftmagnete werden häufig mit Betriebsspannungen von 12 V, 24 V oder 48 V betrieben. Die gewählte Spannung beeinflusst die Stärke des erzeugten Magnetfeldes und somit die Haltekraft, die der Magnet leisten kann.
• Leistungsaufnahme: Die Leistungsaufnahme variiert in der Regel zwischen 5 W und mehreren Hundert W, abhängig von der Haltekraft und der Baugröße des Magneten. Dies ist ein wichtiger Faktor für die Energieeffizienz und die Betriebskosten des Systems.

• Einschaltdauer: Viele Haftmagneten haben eine Einschaltdauer von 100 %, was bedeutet, dass sie kontinuierlich betrieben werden können, während andere Modelle für einen intermittierenden Betrieb mit einer geringeren Einschaltdauer ausgelegt sind. Diese Werte sind wichtig, um Überhitzung und Schäden am Haftmagneten zu vermeiden.
• Reaktionszeiten: Elektrohaftmagnete haben üblicherweise Reaktionszeiten von 50 ms bis 200 ms, um das Magnetfeld aufzubauen oder abzuschalten. Diese schnelle Reaktionszeit ermöglicht eine flexible Nutzung in Anwendungen, die häufiges Ein- und Ausschalten erfordern.
• Schutzart (IP-Klasse): Haftmagnete besitzen häufig eine Schutzart von IP54 (staubgeschützt und spritzwasserfest) oder IP65 (staubdicht und gegen Strahlwasser geschützt). Diese Klassifizierung ist wichtig für den Einsatz in rauen oder feuchten Umgebungen.

Aufbau Haftmagnet

• Gehäuse: Das Gehäuse ist meist aus robustem Kunststoff oder Metall gefertigt. Es schützt die inneren Komponenten und sorgt für Stabilität und Haltbarkeit des Haftmagneten. Das Gehäuse kann auch dafür sorgen, dass der Magnet in verschiedenen Positionen montiert werden kann.
• Spule: Die Spule besteht aus Kupferdraht, der meist auf einem Spulenkörper gewickelt ist. Wenn elektrischer Strom durch die Spule fließt, erzeugt sie ein Magnetfeld, das die Haftkraft erzeugt.
• Elektrischer Anschluss: Die Stromversorgung kann eine Gleichstromquelle oder ein Netzteil sein, je nach Betriebsspannung des Elektrohaftmagneten. Sie liefert den elektrischen Strom, der benötigt wird, um die Spule zu aktivieren und das Magnetfeld zu erzeugen.
• Steuerelemente: Dazu gehören Schalter, Relais oder elektronische Steuerungen. Sie steuern den Stromfluss zur Spule und damit das Ein- und Ausschalten des Haftmagneten.

Anwendungen Haftmagnet

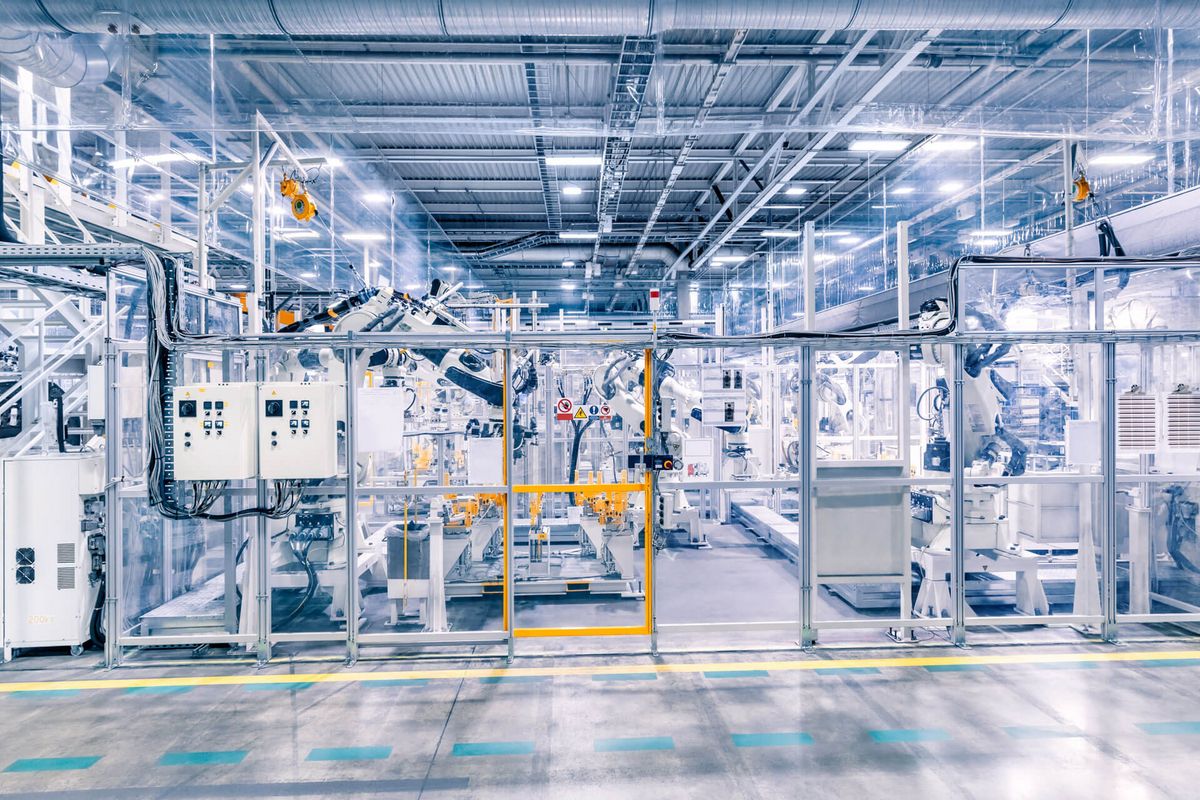

• Industrie und Fertigung: In der Industrie und Fertigung werden sie häufig eingesetzt, um Werkstücke während der Bearbeitung oder Montage zu fixieren und gewährleisten somit eine präzise Positionierung, die die Effizienz in der Fertigung erhöht. Auch in der Automatisierungstechnik dienen sie als Haltevorrichtungen für Roboter und Maschinen, um Teile sicher zu transportieren, zu halten oder zu lagern.
• Transport und Logistik: Im Bereich Transport und Logistik kommen Haftmagnete zum Halten von Lasten an Transportwagen oder in Lagereinrichtungen zum Einsatz, um die Sicherheit während des Transports zu gewährleisten. Zudem finden sie Anwendung in Förderanlagen, wo sie Güter während des Transports in Position halten.

• Sicherheitstechnik: In der Sicherheitstechnik finden Elektrohaftmagnete Anwendung in Diebstahlschutzsystemen, um Waren in Geschäften zu sichern, sowie in Schließsystemen, wo sie Türen oder Fenster verriegeln. Im Haushalt werden sie in Geräten wie Waschmaschinen und Geschirrspülern eingesetzt, um Türmechanismen zu sichern.
• Medizintechnik: In der Medizintechnik unterstützen Haftmagnete Geräte zur Diagnostik, insbesondere in bildgebenden Verfahren wie der Magnetresonanztomographie (MRT). Auch in der Energieerzeugung sind sie wichtig, beispielsweise in Windkraftanlagen, wo sie zur effizienten Betreibung von Generatoren beitragen.

Steuerung und Regelung Haftmagnet

• Elektronische Steuerung: Die elektronische Steuerung eines Elektrohaftmagneten reguliert die Stromzufuhr zur Magnetspule, um die Haftkraft zu aktivieren oder zu deaktivieren. Einfache Systeme verwenden Schalter oder Relais, während komplexere Systeme Mikrocontroller oder speicherprogrammierbare Steuerungen (PLCs) integrieren. Diese Systeme können verschiedene Betriebsmodi verwalten, wie das Ein- und Ausschalten des Magneten sowie zeitgesteuerte Abläufe.
• Pulsweitenmodulation (PWM): Bei der PWM-Steuerung wird die Leistung des Haftmagneten durch schnelles Ein- und Ausschalten des Stroms mit variabler Pulslänge reguliert. Diese Technik ermöglicht die Kontrolle der mittleren Spannung, was eine präzise Anpassung der Haftkraft ermöglicht. PWM spart Energie und kann Überhitzung verhindern, da der Magnet durch den Einsatz von PWM nicht dauerhaft unter voller Last betrieben werden muss, was in präzisen Anwendungen vorteilhaft ist.
• Sensorintegration: In die Steuerung von Haftmagneten werden oft auch Sensoren integriert, um die Haltekraft oder die Position zu überwachen. Positionssensoren wie Hall-Sensoren liefern Feedback zur Position der Ankerplatte, während Kraftsensoren die ausgeübte Haltekraft messen.

Umweltanforderungen Haftmagnet

• Temperaturbereich: Haftmagnete müssen in einem breiten Temperaturbereich von -40 °C bis +150 °C zuverlässig arbeiten, ohne dass ihre Leistung beeinträchtigt wird. Hohe Temperaturen können zu Überhitzung und Verlust der magnetischen Eigenschaften führen, während sehr niedrige Temperaturen die Materialstruktur spröde machen können. Daher ist es entscheidend, dass die verwendeten Materialien und die Konstruktion des Haftmagneten für den angegebenen Temperaturbereich geeignet sind.
• Schutzarten: Abhängig von der Anwendungsumgebung sind Elektrohaftmagnete mit verschiedenen Schutzarten (z. B. IP-Schutzklassen) ausgestattet, um sie vor Staub, Feuchtigkeit und anderen Umwelteinflüssen zu schützen. Diese Schutzmaßnahmen sind entscheidend, um die langfristige Funktionalität und Zuverlässigkeit des Magneten unter anspruchsvollen Betriebsbedingungen sicherzustellen.
