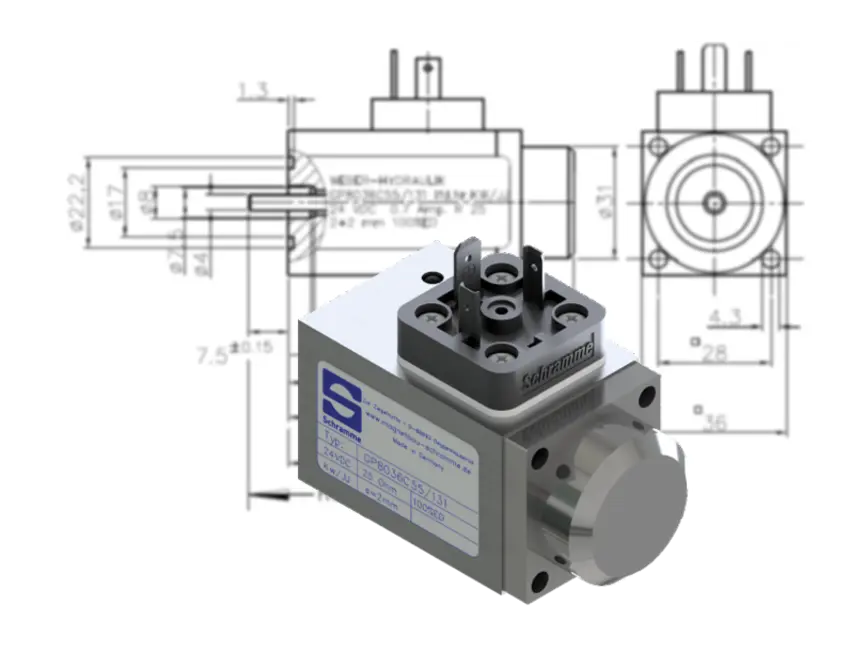

Ventilmagnete

Funktionsweise Ventilmagnet

Ein Ventilmagnet funktioniert auf Basis des elektromagnetischen Prinzips und steuert den Durchfluss in Ventilsystemen durch gezielte Ankerbewegungen.

• Er besteht aus einer Spule, die aus einem isolierten Kupferdraht gewickelt ist, sowie einem ferromagnetischen Kern und einem beweglichen Anker. Wenn elektrischer Strom durch die Spule fließt, erzeugt das Magnetfeld eine Anziehungskraft auf den Anker. Dieser bewegt sich in Richtung des Kerns und führt so eine lineare Bewegung aus, die das Ventil öffnet oder schließt.
• Die Bauweise erlaubt eine präzise Steuerung der Bewegung: Eine Feder sorgt dafür, dass der Anker bei abgeschaltetem Strom in die Ausgangsposition zurückkehrt. Der Weg des Ankers, auch als Hub bezeichnet, ist entscheidend für den Öffnungs- und Schließvorgang des Ventils. Je nach Konstruktion kann der Magnet ein direkt gesteuertes (ohne Zwischenschritte) oder vorgesteuertes (mit Druckverstärkung) Ventil betreiben. Zur Effizienzsteigerung werden häufig Materialien mit hoher magnetischer Leitfähigkeit und minimierten Luftspalten eingesetzt, um den Energiebedarf zu reduzieren und eine rasche Schaltgeschwindigkeit zu erzielen.

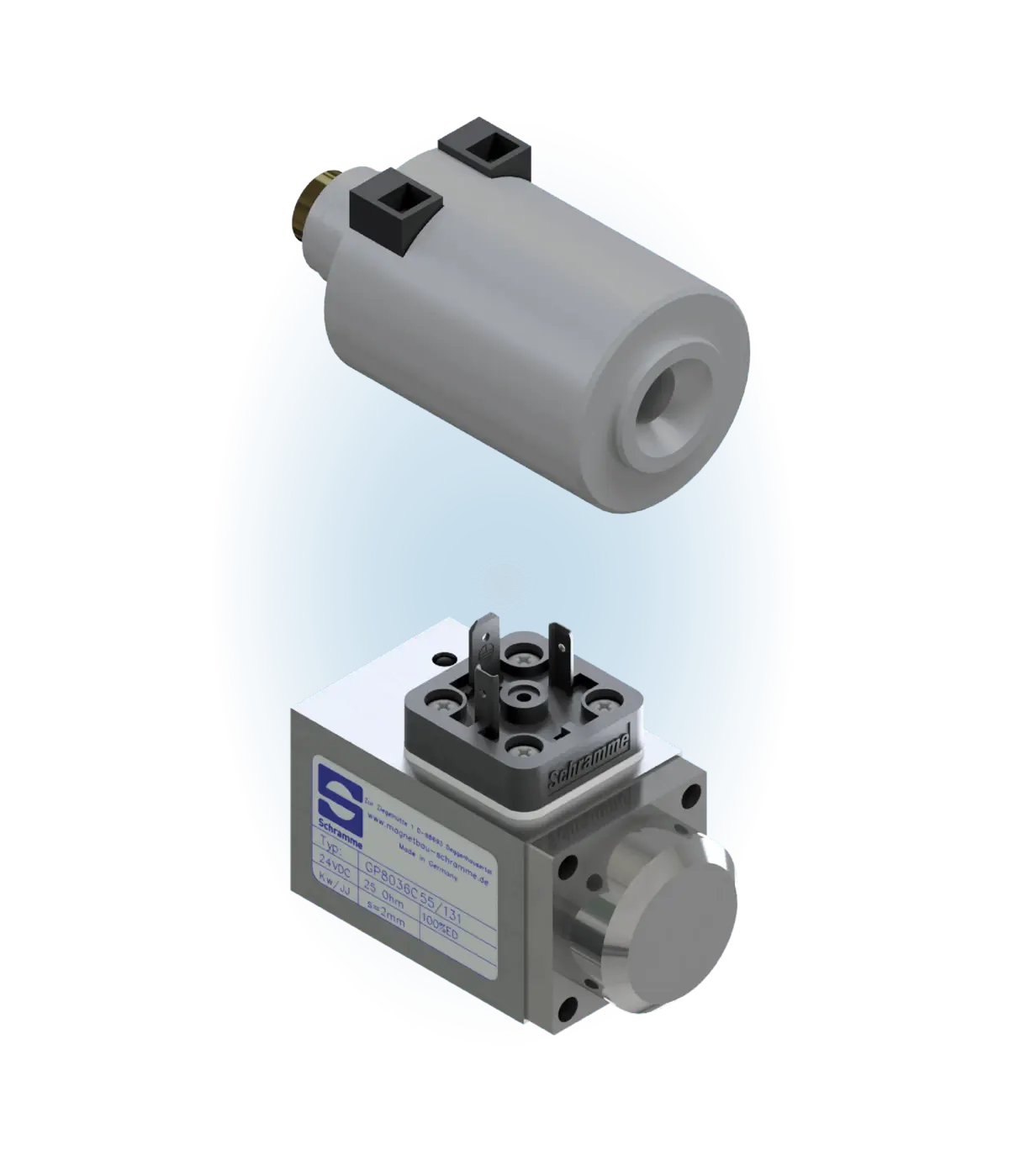

Bauformen und Bauarten Ventilmagnet

• Ventilmagnete mit rechteckigem Gehäuse: Diese Magnetventile besitzen einen rechteckigen Querschnitt und sind durch ihre kompakte Bauweise besonders geeignet für Anwendungen mit begrenztem Einbauraum. Sie lassen sich leicht in verschiedene Kundenanwendungen integrieren und bieten eine zuverlässige Steuerung der Durchflussrichtung und -menge.
• Ventilmagnete mit rundem Gehäuse: Diese Ventilmagnete haben einen zylindrischen Querschnitt und sind oft kosteneffizienter, da sie mit werkzeugfallenden Gehäusekomponenten unter geringem Materialeinsatz hergestellt werden können.

Leistungsparameter Ventilmagnet

• Magnetkraft: Bestimmt die Stärke, mit der der Magnetanker bewegt wird. Eine hohe Magnetkraft ermöglicht schnelles Öffnen und Schließen und beeinflusst die Steuerpräzision des Ventils.
• Einschaltdauer: Gibt an, wie lange der Ventilmagnet innerhalb eines Zeitintervalls aktiviert bleiben kann, ohne zu überhitzen. Die ED wird meist in Prozent angegeben (z.B. 100% ED für Dauerbetrieb).
• Betriebsdruckbereich: Zeigt den Druckbereich an, in dem der Ventilmagnet zuverlässig arbeitet. Ein korrekter Druckbereich ist entscheidend, damit der Magnet seine Funktion ohne Druckverlust oder Überlastung ausführt.

• Spannung und Stromaufnahme: Sind die Werte der elektrischen Versorgung des Ventilmagneten, z. B. 24 V DC oder 230 V AC.
• Schaltzeit: Die Zeit, die der Ventilmagnet zum vollständigen Öffnen oder Schließen benötigt. Eine kurze Schaltzeit erhöht die Reaktionsfähigkeit und Präzision des Gesamtsystems.
• Lebensdauer (Schaltzyklen): Die Anzahl der Schaltvorgänge, die der Magnet zuverlässig ausführen kann, bevor es zu Nutzungsschäden kommt. Hochwertige Materialien und Bauweise erhöhen die Lebensdauer und reduzieren Wartungskosten.

Aufbau Ventilmagnet

• Gehäuse: Das Gehäuse umschließt die gesamten Komponenten des Ventilmagneten und bietet mechanischen Schutz. Es ist aus robusten Materialien gefertigt, um die internen Teile vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischen Beschädigungen zu schützen. Zudem sorgt das Gehäuse für eine korrekte Ausrichtung der Komponenten und trägt zur allgemeinen Stabilität und Langlebigkeit des Ventilmagneten bei.
• Spule: Die Spule ist aus isoliertem Kupferdraht gewickelt und bildet das Herzstück des Ventilmagneten. Bei Anlegen einer elektrischen Spannung fließt Strom durch die Spule, wodurch ein Magnetfeld erzeugt wird. Dieses Magnetfeld ist entscheidend für die Funktion des Ventilmagneten, da es die Bewegung des Ankers steuert.
• Ferromagnetischer Kern: Der ferromagnetische Kern umgibt die Spule und dient als magnetischer Leiter. Er verstärkt das erzeugte Magnetfeld und sorgt dafür, dass die Magnetkraft effektiv auf den Anker übertragen wird. Der Kern hat eine spezielle Form, um den Magnetkreis zu schließen und die Effizienz des Ventilmagneten zu maximieren.
• Anker: Der Anker ist ein bewegliches Bauteil aus ferromagnetischem Material. Er wird durch das Magnetfeld in Richtung des Kerns gezogen und bewirkt das Öffnen oder Schließen des Ventils. Die Konstruktion des Ankers ermöglicht eine präzise und schnelle Bewegung, die für die Funktionalität des Ventilmagneten entscheidend ist.
• Rückstellfeder: Die Rückstellfeder sorgt dafür, dass der Anker nach Abschaltung des Stroms in seine Ausgangsposition zurückkehrt. Diese Komponente gewährleistet, dass das Ventil zuverlässig schließt, wenn der Magnet nicht mehr aktiv ist, und trägt zur Langlebigkeit des Systems bei.

Anwendungen Ventilmagnet

• Automatisierungstechnik: In automatisierten Produktionslinien steuern Ventilmagnete pneumatische oder hydraulische Ventile, die Maschinen- und Roboterbewegungen präzise sicherstellen.
• Automotive und Nutzfahrzeuge: Ventilmagnete werden in Automobilen eingesetzt, um Kraftstoffinjektoren, Getriebesysteme und andere Komponenten zu steuern, wodurch die Effizienz und Leistung des Fahrzeugs verbessert werden.

• Klimatechnik: In Heizungs-, Lüftungs- und Klimaanlagen (HVAC) regeln Ventilmagnete Ventile, die den Luft- und Wasserfluss für optimale Temperaturen und Luftqualität gewährleisten.
• Medizintechnik: Ventilmagnete werden in medizinischen Geräten verwendet, wie z.B. in Infusionspumpen oder Beatmungsgeräten, um den Fluss von Flüssigkeiten oder Gasen präzise zu steuern.
• Haushaltsgeräte: In modernen Haushaltsgeräten wie Geschirrspülern und Waschmaschinen steuern Ventilmagnete die Wasserversorgung und -abführung.
• Nahrungsmittel- und Getränkeindustrie: Ventilmagnete werden eingesetzt, um Flüssigkeiten in Produktions- und Abfüllanlagen präzise zu steuern, was eine hohe Hygiene und Effizienz garantiert.

Steuerung und Regelung Ventilmagnet

• Steuerung von Ventilmagneten: Die Steuerung von Ventilmagneten erfolgt durch elektrische Signale, die die Spule aktivieren und ein Magnetfeld erzeugen. Ein Steuergerät sendet Impulse an den Ventilmagneten, um dessen Öffnen oder Schließen zu initiieren. Diese Signale können manuell oder automatisch über ein Programm oder eine Steuerungssoftware generiert werden, um bestimmte Betriebsbedingungen zu erreichen.
• Regelung von Ventilmagneten: Die Regelung von Ventilmagneten kann durch Sensoren unterstützt werden, die Parameter wie Druck, Durchfluss oder Temperatur messen. Diese Sensoren liefern kontinuierliches Feedback an das Steuergerät, das die Ventilstellung in Echtzeit anpasst. Durch diese Regelung wird mit Hilfe des Ventilmagneten eine präzise und dynamische Anpassung des Ventils gewährleistet, was die Effizienz und Reaktionsgeschwindigkeit des Gesamtsystems verbessert.

Umweltanforderungen Ventilmagnet

• Temperaturbereich: Ventilmagnete müssen in der Lage sein, in einem breiten Temperaturbereich von typischerweise -40 °C bis +150 °C zu arbeiten, ohne dass ihre Leistung beeinträchtigt wird. Hohe Betriebstemperaturen können zu einer Überhitzung der Spule führen und die magnetischen Eigenschaften des Materials beeinträchtigen, während sehr niedrige Temperaturen die Beweglichkeit des Ankers einschränken können.
• Schutzarten: Je nach Anwendungsumgebung werden Ventilmagnete mit unterschiedlichen Schutzarten (z. B. IP-Schutzklassen) ausgestattet. Diese Schutzarten sind entscheidend, um die elektrischen und mechanischen Komponenten vor Staub, Feuchtigkeit und anderen Umwelteinflüssen zu schützen und eine langfristige Funktionalität und Zuverlässigkeit des Ventilmagneten zu gewährleisten.
