Sitzventile

Funktionsweise Sitzventil

Ein Sitzventil ist ein spezielles Absperrventil, das Flüssigkeiten oder Gase durch gezieltes Öffnen und Schließen eines Ventilsitzes steuert.

• Im Kern besteht das Ventil aus einem Kegel oder Ventilteller, der in den Ventilsitz gedrückt wird, um den Durchfluss zu blockieren, oder angehoben wird, um den Durchfluss zu ermöglichen. Der Ventilsitz bildet dabei eine präzise Passung, die eine sichere Abdichtung gewährleistet, selbst unter hohem Druck.
• Die Betätigung des Sitzventils erfolgt durch elektromagnetische Aktuatorik. Das präzise Schließen des Ventiltellers auf dem Sitz sorgt für eine leckagefreie Abdichtung, was insbesondere in Anwendungen mit hohen Dichtheitsanforderungen wie in der Chemie, der Lebensmittelindustrie oder bei Flüssiggasanlagen von Vorteil ist.
• Sitzventile bieten eine hohe Schaltzyklenfestigkeit und eine lange Lebensdauer, da sie robust gebaut sind und auch bei häufigen Öffnungs- und Schließvorgängen zuverlässig arbeiten. Sie eignen sich sowohl für Regelungs- als auch für Absperrfunktionen.

Bauformen und Bauarten Sitzventil

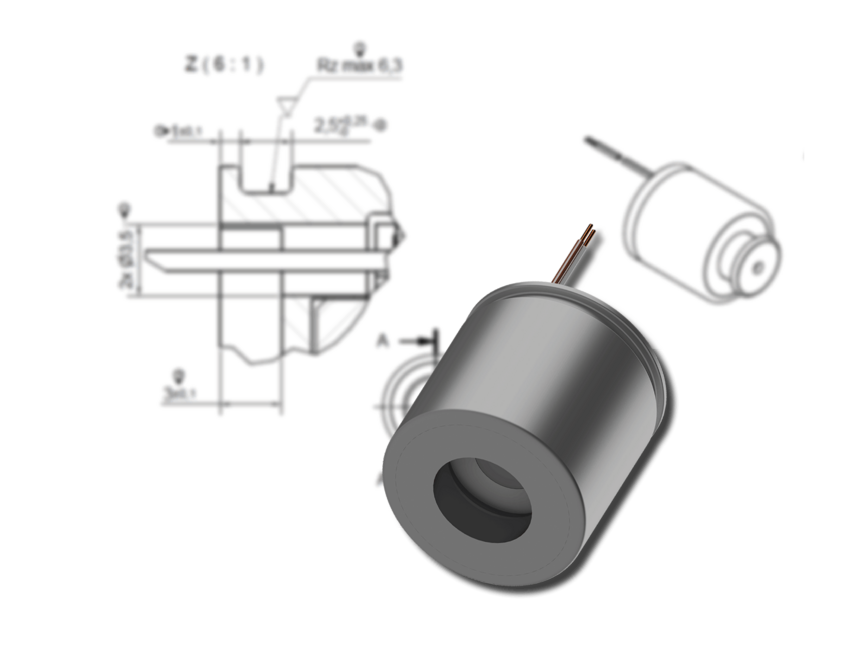

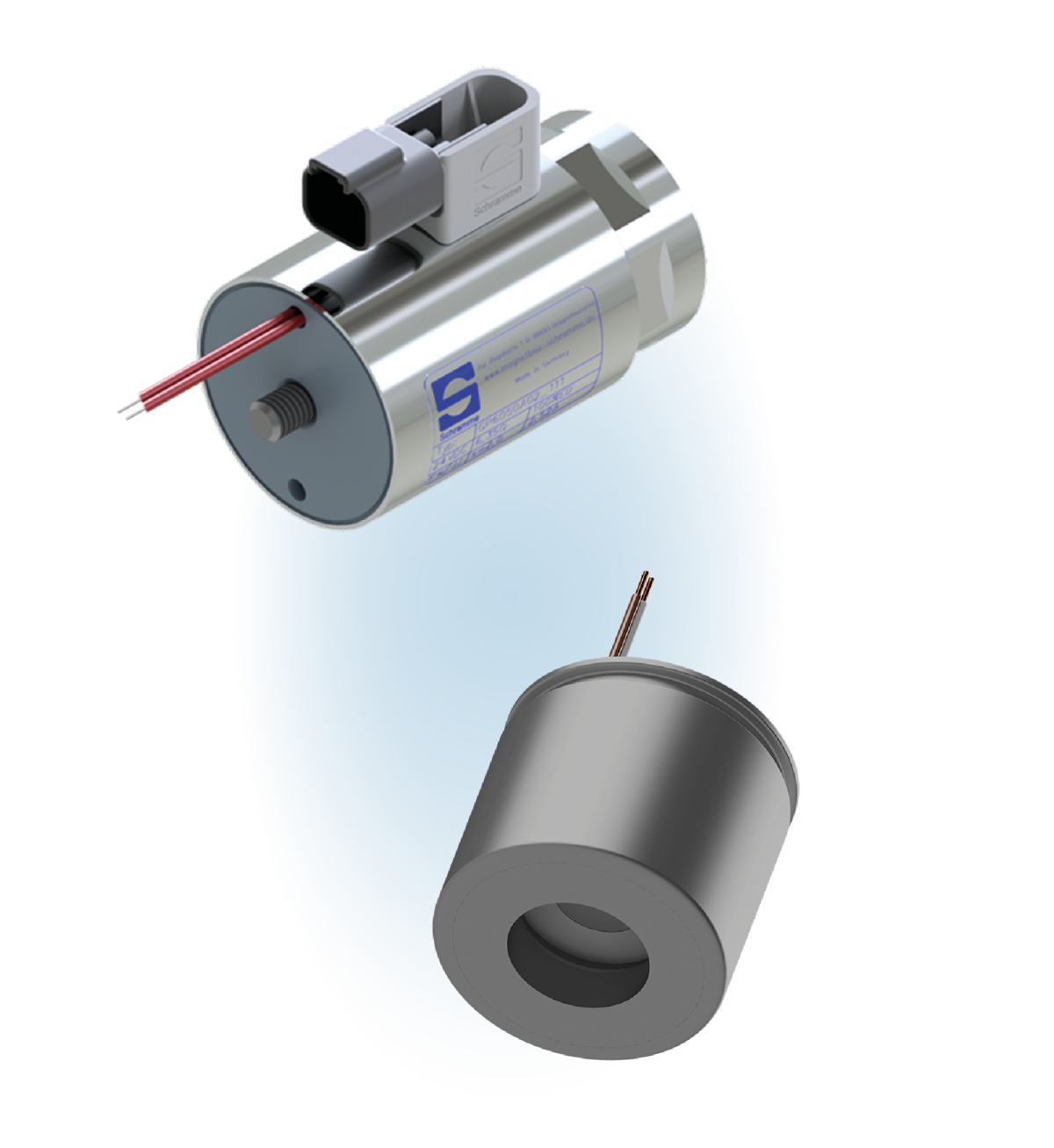

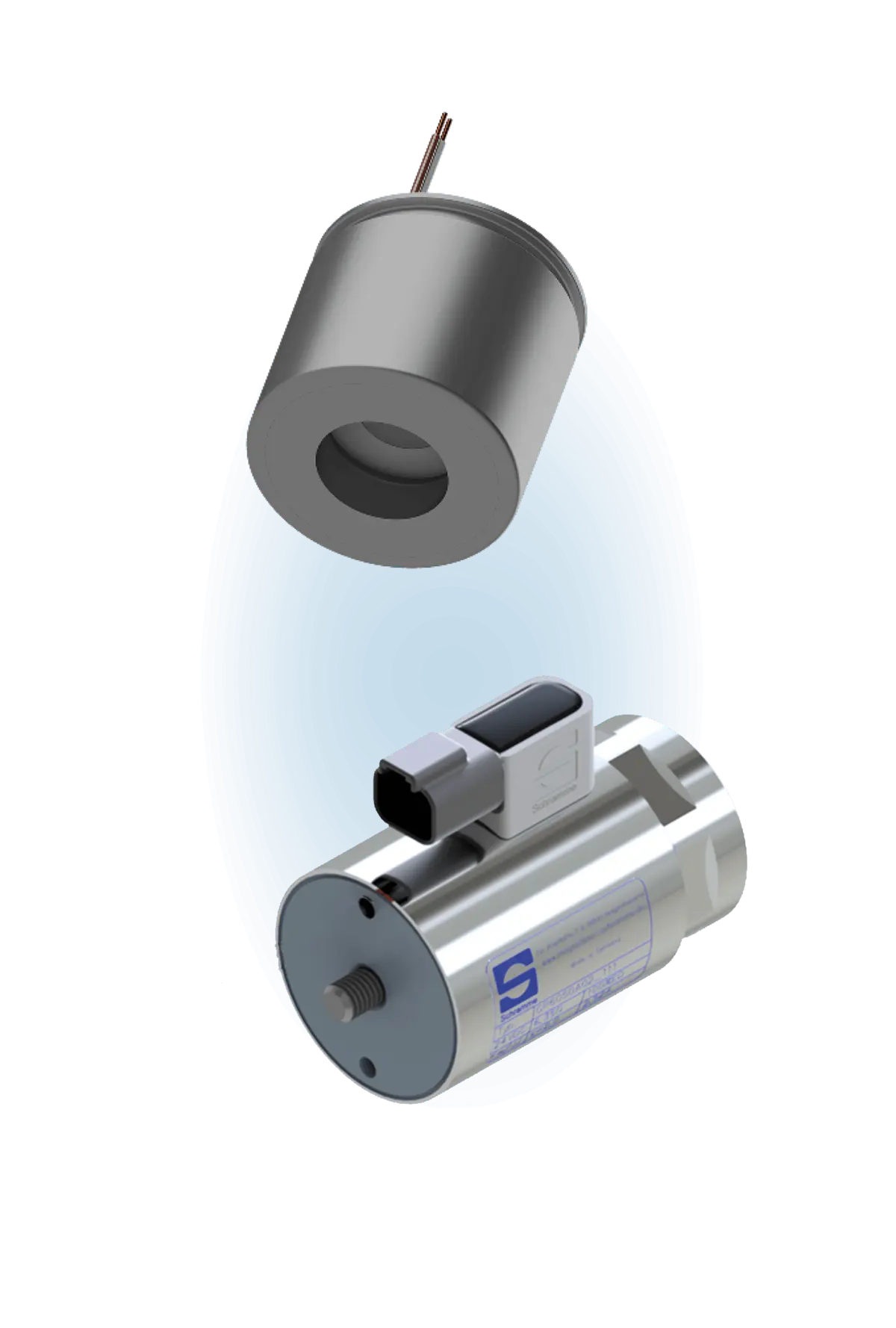

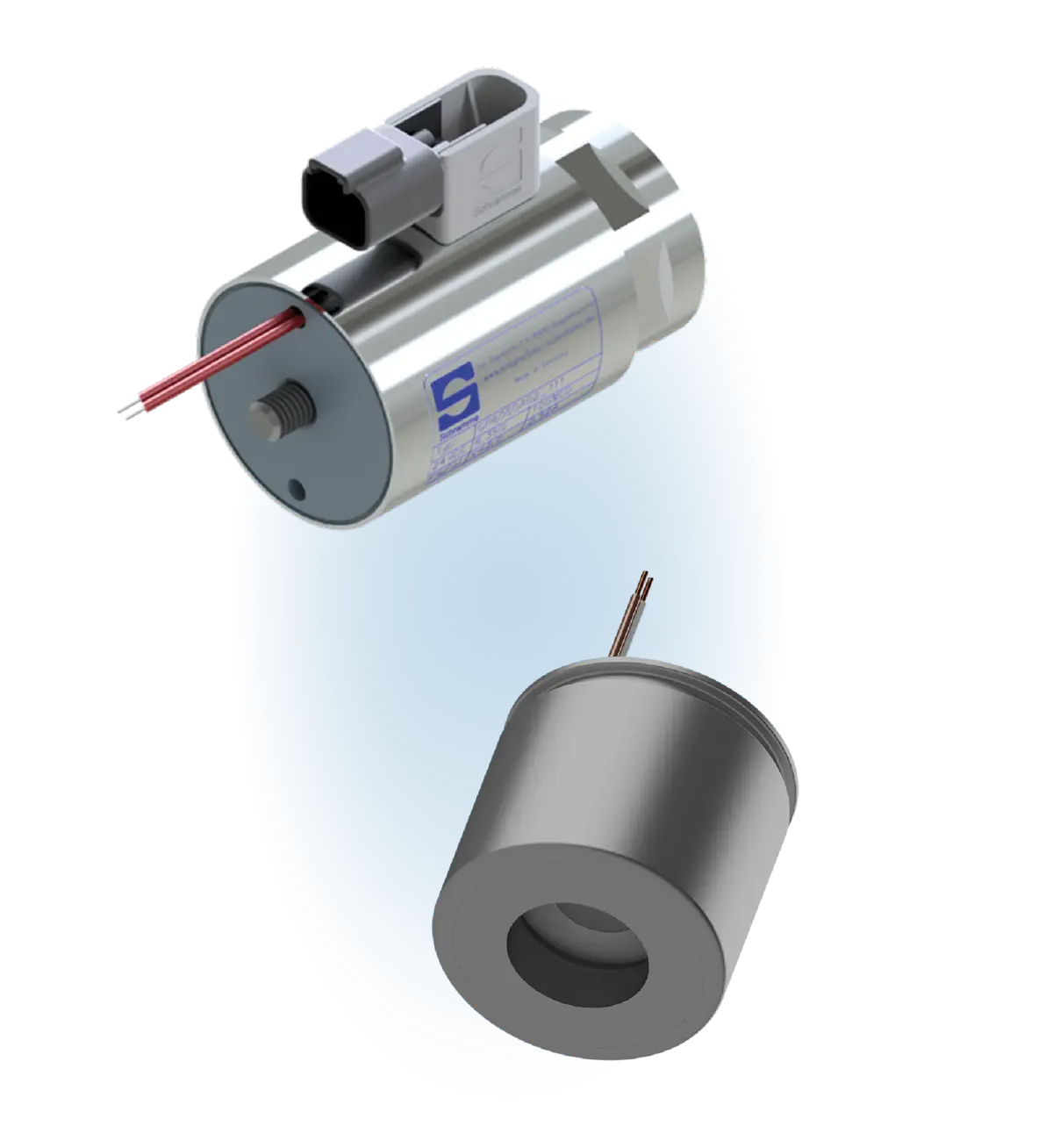

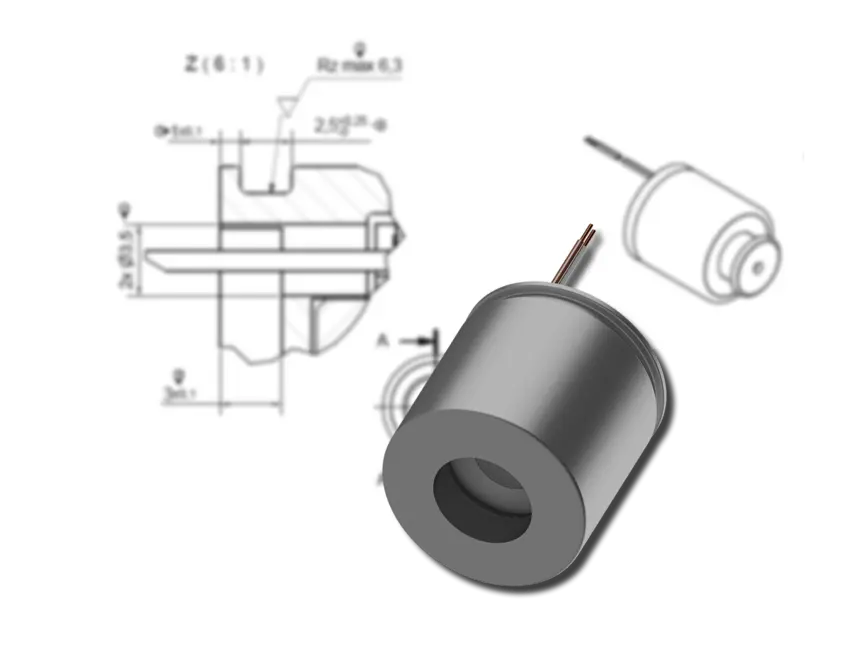

• Vierkant-Sitzventile: Diese Sitzventile besitzen ein rechteckiges Gehäuseprofil. Dank ihrer kompakten Bauweise eignen sie sich besonders gut für Anwendungen mit begrenztem Einbauraum. Sie lassen sich einfach in unterschiedliche Systeme integrieren und bieten eine zuverlässige Dicht- und Regelleistung für den präzisen Durchfluss von Medien, je nach Ausführung und Betätigungsmechanismus.
• Rund-Sitzventile: Diese Ventile verfügen über ein zylindrisches Gehäuse, was sie oft kosteneffizienter macht, da sie aus einfacheren Bauteilen gefertigt werden können.

Leistungsparameter Sitzventil

• Dichtheit: Die Dichtheit beschreibt die Fähigkeit des Sitzventils, Leckagen zu verhindern, wenn es geschlossen ist. Eine hohe Dichtheit ist entscheidend, um den Durchfluss von Flüssigkeiten oder Gasen zuverlässig zu stoppen und damit die Effizienz und Sicherheit des Systems zu gewährleisten.
• Durchflussrate: Die Durchflussrate in Liter pro Minute (L/min) ist das Volumen des Mediums, das durch das Ventil pro Zeiteinheit strömen kann. Sie wird durch die Bauform und den Ventildurchmesser bestimmt und ist wichtig für die Ausführung und Dimensionierung des Sitzventils.

• Druckverlust: Der Druckverlust (in bar) ist der Druckabfall, der auftritt, wenn das Medium durch das Ventil strömt. Ein niedriger Druckverlust ist wünschenswert, da er den Energieaufwand minimiert und die Effizienz des gesamten Systems erhöht.
• Temperaturbereich: Der Temperaturbereich in Grad Celsius (°C) gibt an, bei welchen Temperaturen das Sitzventil zuverlässig funktioniert. Sitzventile müssen für die jeweilige Anwendung geeignet sein, um Materialien und Dichtungen vor thermischen Schäden zu schützen und eine langfristige Leistung sicherzustellen.
• Betätigungskraft:  Die Betätigungskraft in Newton (N) ist die erforderliche Kraft, um das Ventil zu öffnen oder zu schließen. Sie hängt von der Ventilkonstruktion und dem Betätigungsmechanismus ab und ist entscheidend für die Auswahl geeigneter Antriebssysteme.
• Materialien: Die Materialien des Sitzventils beeinflussen seine Beständigkeit gegen korrosive Medien und mechanische Beanspruchung. Hochwertige Materialien wie Edelstahl oder spezielle Kunststoffe sind wichtig für die Langlebigkeit und Zuverlässigkeit des Ventils in anspruchsvollen Anwendungen.

Aufbau Sitzventil

• Gehäuse: Das Gehäuse des Sitzventils bildet den äußeren Rahmen und ist meist aus robustem Material wie Edelstahl oder Messing gefertigt. Es enthält die anderen Komponenten und sorgt für die Struktur und Stabilität des Ventils.
• Ventilteller (oder Ventilkegel): Der Ventilteller ist die bewegliche Komponente, die direkt auf den Ventilsitz drückt, um den Durchfluss zu stoppen oder zu ermöglichen. Seine Form und Größe sind entscheidend für die Dichtheit und den Durchfluss des Ventils.
• Ventilsitz: Der Ventilsitz ist die feste oder elastisch verformende Oberfläche, auf die der Ventilteller drückt, wenn das Ventil geschlossen ist. Er ist präzise gefertigt, um eine optimale Dichtheit zu gewährleisten und Leckagen zu vermeiden.
• Dichtungen: Dichtungen aus Materialien wie Elastomeren oder PTFE sind zwischen den beweglichen und festen Teilen angebracht, um Leckagen zu verhindern und die Dichtheit des Ventils sicherzustellen. Sie sind für die Langlebigkeit und Funktionalität des Ventils von großer Bedeutung.

Anwendungen Sitzventil

• Lebensmittel- und Getränkeindustrie: In der Lebensmittel- und Getränkeindustrie sorgen Sitzventile für eine hygienische Verarbeitung und Transport von Flüssigkeiten. Sie sind oft aus Edelstahl gefertigt und entsprechen strengen Hygienevorschriften.
• Automobilindustrie: Sitzventile finden auch Anwendung in verschiedenen automobilen Systemen, wie z.B. in Kraftstoffsystemen oder Kühlanlagen, um den Fluss von Flüssigkeiten präzise zu steuern und die Effizienz des Fahrzeugs zu verbessern.

• Chemische Industrie: In der chemischen Industrie werden Sitzventile verwendet, um aggressive Medien und Chemikalien sicher zu steuern. Sie gewährleisten eine präzise Durchflusskontrolle und verhindern Leckagen, die zu gefährlichen Situationen führen könnten.
• Wasser- und Abwassertechnik: Sitzventile kommen in Wasseraufbereitungsanlagen und Abwassersystemen zum Einsatz, um den Durchfluss von Wasser zu regulieren und zu steuern. Sie tragen zur sicheren Handhabung von Trinkwasser und der Behandlung von Abwasser bei.
• Öl- und Gasindustrie: Sitzventile werden in der Öl- und Gasindustrie eingesetzt, um den Fluss von Rohöl, Gas und anderen Medien zu kontrollieren. Sie sind für den Einsatz bei hohen Drücken und Temperaturen ausgelegt und gewährleisten eine sichere Handhabung.
• Kraftwerks- und Energiesysteme: In Kraftwerken werden Sitzventile eingesetzt, um den Durchfluss von Dampf, Wasser und anderen Medien zu regeln. Sie sind entscheidend für die Effizienz und Sicherheit von Energieerzeugungsanlagen.

Steuerung und Regelung Sitzventil

• Ansteuerung: Sitzventile von Magnetbau Schramme werden elektromagnetisch aktuiert. werden. Solche automatischen Aktoren steuern die Ventilöffnung schnell und präzise, was die Reaktionszeit und Effizienz verbessert.
• Regelung: Sitzventile regeln den Durchfluss durch Anpassung der Öffnung basierend auf Parametern wie Druck und Temperatur. Automatisierungssysteme mit Sensoren und digitalen Steuerungen ermöglichen präzise Regelalgorithmen, um stabile Bedingungen zu gewährleisten und Druck- oder Temperaturschwankungen zu vermeiden.
• Dichtheit und Sicherheit: Die Dichtheit ist entscheidend zur Vermeidung von Leckagen und für die Betriebssicherheit. Hochwertige Dichtungen und präzise Ventilsitze gewährleisten zuverlässiges Schließen, auch bei hohen Drücken.

Umweltanforderungen Sitzventil

• Temperaturbereich: Sitzventile müssen meist in einem breiten Temperaturbereich von -40 °C bis +150 °C zuverlässig arbeiten, ohne dass ihre Leistung beeinträchtigt wird. Hohe Temperaturen können zu Überhitzung und Dichtungsproblemen führen, während sehr niedrige Temperaturen die Materialstruktur spröde machen und die Funktionsfähigkeit des Ventils beeinträchtigen können. Daher ist es entscheidend, dass die verwendeten Materialien und die Konstruktion des Sitzventils für den angegebenen Temperaturbereich geeignet sind.
• Schutzarten: Abhängig von der Anwendungsumgebung sind Sitzventile mit verschiedenen Schutzarten (z. B. IP-Schutzklassen) ausgestattet, um sie vor Staub, Feuchtigkeit und anderen Umwelteinflüssen zu schützen. Diese Schutzmaßnahmen sind entscheidend, um die langfristige Funktionalität und Zuverlässigkeit des Ventils unter anspruchsvollen Betriebsbedingungen sicherzustellen.
