Umkehrhubmagnete

Funktionsweise Umkehrhubmagnet

Die Funktionsweise von Umkehrhubmagneten basiert auf dem Prinzip der elektromagnetischen Anziehung, wobei der Magnet zwischen zwei definierten Endlagen wechselt. Der Magnet besteht aus einem beweglichen Anker und zwei elektromagnetischen Spulen.

• Ansteuerung der Spulen: Wenn Strom durch eine der Spulen geleitet wird, erzeugt diese ein Magnetfeld, das den Anker in eine Richtung zieht und dort hält. Diese Endlage bleibt stabil, solange die Spule unter Strom steht.
• Wechsel der Position: Um den Anker in die entgegengesetzte Endlage zu bringen, wird die Stromzufuhr zur ersten Spule unterbrochen oder verringert und die zweite Spule aktiviert. Dadurch entsteht ein Magnetfeld, das den Anker in die andere Position zieht.
• Rückstellung ohne Feder: Anders als bei herkömmlichen Hubmagneten, die oft eine Feder zur Rückstellung benötigen, wechselt der Umkehrhubmagnet durch den gezielten Einsatz beider Spulen autonom zwischen den Endlagen, ohne dass eine mechanische Rückstellung benötigt wird.
• Vorteile des Designs: Dieses Design ermöglicht eine schnelle und präzise Umschaltung, hohe Wiederholgenauigkeit und die Fähigkeit, dauerhaft in beiden Endpositionen stabil zu bleiben. Wenn Permanentmagnete integriert sind, dann können die Endpositionen sogar stromlos gehalten werden.

Bauformen und Bauarten Umkehrhubmagnet

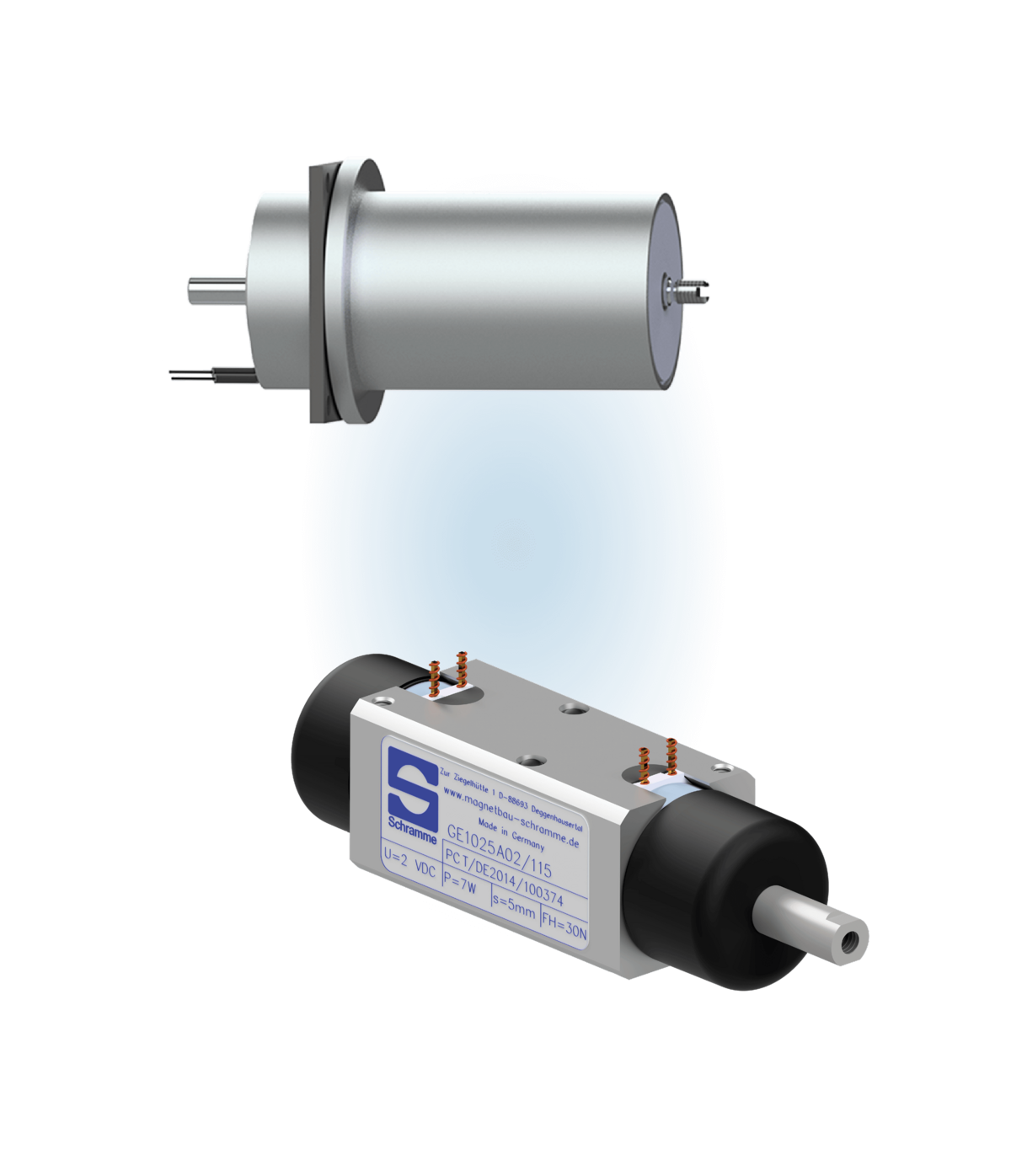

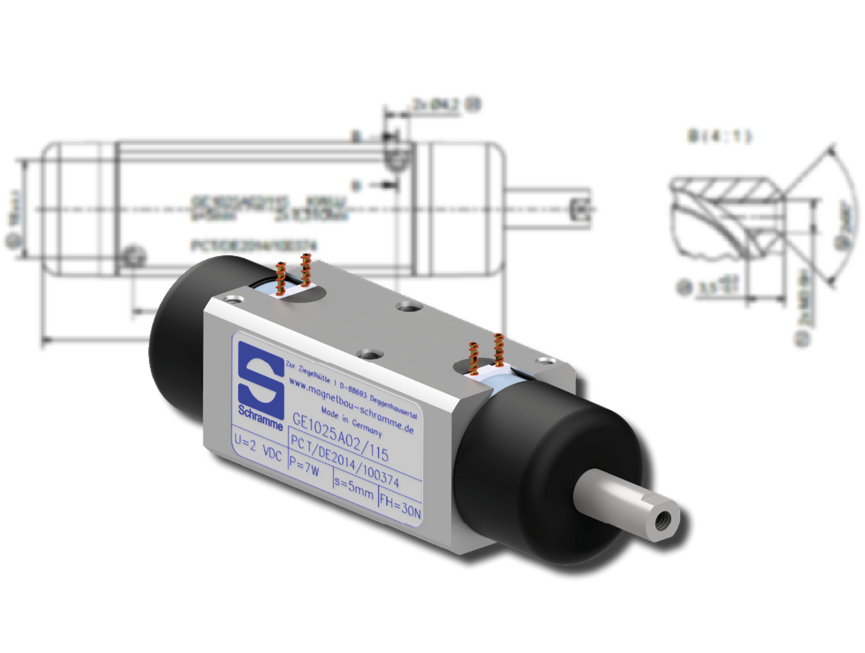

• Vierkant-Umkehrhubmagnete: Diese Magnete besitzen einen rechteckigen Querschnitt. Dank ihrer kompakten Bauweise eignen sie sich ideal für Anwendungen, bei denen nur wenig Platz zur Verfügung steht. Sie lassen sich einfach in verschiedene Kundenapplikationen integrieren und bieten zuverlässige Schaltbewegungen.
• Rund-Umkehrhubmagnete: Diese Magnete haben einen zylindrischen Querschnitt und sind meist kosteneffizienter, da sie unter Umständen mit werkzeugfallenden Gehäusekomponenten gefertigt werden können. Die runde Bauform sorgt für eine gleichförmige Verteilung des Magnetfeldes, was sich positiv auf die Funktion des Umkehrhubmagneten auswirken kann.

Leistungsparameter Umkehrhubmagnet

• Magnetkraft: Die Magnetkraft ist die Kraft, die der Umkehrhubmagnet auf den Anker ausüben kann, um ihn zwischen den beiden Endlagen zu bewegen. Diese Kraft hängt von vielen Parameter, u.a. auch von der elektrischen Leistung und der Bauweise der Spule ab.
• Hub: Der Hub beschreibt die Strecke, die der bewegliche Anker zwischen den beiden Endpositionen zurücklegt.
• Einschaltdauer: Die Einschaltdauer (ED) beschreibt den Zeitraum, in dem der Umkehrhubmagnet unter Strom steht, ohne zu überhitzen. Sie wird in Prozent angegeben und definiert das Verhältnis von Betriebszeit zu Ruhezeit. Eine Einschaltdauer von 100 % bedeutet Dauerbetrieb, während eine niedrigere Einschaltdauer auf zeitweise Pausen hinweist, um Überhitzung zu vermeiden.

• Schaltzeit: Die Schaltzeit bezeichnet die Dauer, die der Magnet benötigt, um zwischen den beiden Endpositionen zu wechseln. Eine kurze Schaltzeit ist wichtig für Anwendungen, die eine schnelle Reaktion und hohe Schaltfrequenz erfordern, wie z. B. in Automatisierungs- oder Sortierprozessen.
• Stromaufnahme: Dieser Parameter gibt den Stromverbrauch des Umkehrhubmagneten an. Er beeinflusst die Größe der Stromquelle und die Effizienz des Systems. Eine niedrige Stromaufnahme ist besonders bei energieeffizienten Anwendungen von Vorteil, während eine höhere Stromaufnahme oft mit einer stärkeren Magnetkraft verbunden ist.
• Lebensdauer: Die Lebensdauer beschreibt die Anzahl der Schaltzyklen, die der Umkehrhubmagnet zuverlässig durchführen kann. Sie ist ein Indikator für die Langlebigkeit und Zuverlässigkeit des Magneten in Daueranwendungen und hängt unter anderem von den verwendeten Materialien, der Qualität der Lagerstellen und der mechanischen Belastung ab.

Aufbau Umkehrhubmagnet

• Gehäuse: Das Gehäuse umschließt die gesamte Mechanik und schützt die inneren Komponenten vor äußeren Einflüssen wie Schmutz, Staub oder Feuchtigkeit. Es besteht häufig aus Metall oder Kunststoff und bietet die nötige Stabilität.
• Anker: Der Anker ist der bewegliche Teil des Umkehrhubmagneten, der zwischen zwei definierten Positionen hin- und herbewegt wird. Er besteht meist aus einem ferromagnetischen Material und wird durch das Magnetfeld der Spulen in die jeweilige Endlage gezogen.
• Spulen: Der Umkehrhubmagnet verfügt über zwei separate Spulen. Wenn eine Spule aktiviert wird, erzeugt sie ein Magnetfeld, das den Anker in die entsprechende Endlage zieht. Durch den Wechsel der Spulenbestromung kann der Anker zwischen den beiden Positionen hin- und herbewegt werden.
• Joch: Das Joch besteht aus einem magnetisch leitfähigen Material und leitet das Magnetfeld der Spulen effizient zu den entsprechenden Bereichen. Es sorgt für eine optimale Übertragung des Magnetfelds auf den Anker.
• Endlagenanschläge: Diese Komponenten definieren die beiden Endlagen des Ankers und sorgen dafür, dass die Bewegung präzise stoppt. Sie gewährleisten eine klare und definierte Position für den Anker, wenn er entweder von der ersten oder der zweiten Spule angezogen wird.
• Elektrischer Anschluss: Die elektrischen Anschlüsse verbinden die Spulen mit der externen Steuerung oder Stromquelle. Über diese Kontakte wird der Strom in die Spulen eingespeist, wodurch das Magnetfeld erzeugt wird.

Anwendungen Umkehrhubmagnet

• Automatisierungstechnik: In automatisierten Produktionslinien werden Umkehrhubmagnete häufig eingesetzt, um Bewegungen zu steuern, wie z. B. das Öffnen und Schließen von Greifern, Klappen oder anderen mechanischen Vorrichtungen.
• Maschinenbau: Sie kommen in Maschinen und Geräten zum Einsatz, die eine präzise Steuerung von Bewegungen erfordern, beispielsweise in Pressen, Förderanlagen und Montageautomaten.

• Positionierungssysteme: Umkehrhubmagnete werden verwendet, um präzise Positionierungen von Bauteilen in Werkzeugmaschinen und anderen industriellen Anwendungen zu ermöglichen
• Schaltsysteme: Sie dienen in elektrischen Schaltsystemen zur Steuerung und Umschaltung von elektrischen Verbindungen, beispielsweise in Relais oder Schaltkästen.
• Medizintechnik: In der Medizintechnik können Umkehrhubmagnete in Geräten verwendet werden, die präzise Bewegungen erfordern, wie z. B. in Robotern für chirurgische Eingriffe oder in Bildgebungsgeräten.
• Fahrzeugbau: In Fahrzeugen kommen sie zur Steuerung von verschiedenen Systemen wie Türverriegelungen und Sitzverstellungen zum Einsatz.
• Sicherheitssysteme: Umkehrhubmagnete werden auch in Sicherheitssystemen eingesetzt, um mechanische Schlösser zu steuern oder Alarme auszulösen.
• Robotik: Sie finden Anwendung in Robotersystemen, die präzise und wiederholbare Bewegungen ausführen müssen, etwa in Industrierobotern oder in autonomen Fahrzeugen.

Steuerung und Regelung Umkehrhubmagnet

• Elektronische Steuerung: Umkehrhubmagnete werden in der Regel über elektronische Steuerungen aktiviert. Diese Steuerungen können einfache Schalter oder komplexe Mikrocontroller sein, die den Stromfluss zu den Spulen des Magneten regulieren. Die Steuerung ermöglicht es, den Magneten präzise in die gewünschten Endlagen zu bewegen.
• Pulsweitenmodulation (PWM): Eine häufige Methode zur Steuerung der Schaltkraft und -geschwindigkeit von Umkehrhubmagneten ist die Pulsweitenmodulation (PWM). Durch PWM kann die Stärke des Magnetfelds angepasst werden, was zu einer exakten und wiederholgenauen Steuerung der Bewegungen führt.
• Sensorintegration: Um eine präzise Positionierung und Kontrolle zu gewährleisten, können verschiedene Sensoren (z. B. Endschalter oder Positionssensoren) integriert werden. Diese Sensoren liefern Feedback zur aktuellen Position des Ankers und ermöglichen eine geschlossene Regelung, die Fehler korrigiert und die Genauigkeit erhöht.

Umweltanforderungen Umkehrhubmagnet

• Temperaturbereich: Umkehrhubmagnete müssen in der Lage sein, in einem breiten Temperaturbereich von typischerweise -40°C bis +150°C zu arbeiten, ohne dass ihre Leistung beeinträchtigt wird. Hohe Betriebstemperaturen können zu einer Überhitzung und einem Verlust der magnetischen Eigenschaften führen, während sehr niedrige Temperaturen das Material spröde machen können.
• Schutzarten: Je nach Anwendungsumgebung werden Umkehrhubmagnete mit unterschiedlichen Schutzarten (z. B. IP-Schutzklassen) ausgestattet, um sie vor Staub, Feuchtigkeit und anderen Umwelteinflüssen zu schützen und eine langfristige Funktionalität sicherzustellen.
